專注於膠粘劑的研發製造
由於PCB板上輕易就能（néng）夠找到具有（yǒu）破壞力的汙染（rǎn）物，並且數量可達幾百種之多，其（qí）汙染物會（huì）造成電子衰壞（huài）、腐蝕（shí）導體甚（shèn）至導致無可（kě）挽回的短（duǎn）路，進而形成電子操作性能（néng）衰（shuāi）退等狀況，因（yīn）此PCB板三（sān）防漆的使用在（zài）電子產品生產製（zhì）造中得（dé）以（yǐ）廣（guǎng）泛（fàn）運用。在PCB電路（lù）板上噴塗三防塗層，是保護電（diàn）子元件免受惡劣環境影響的（de）重要工藝方案，但由於三分膠水、七分工藝的專（zhuān）業性不夠，即使是經驗豐富的專業人員（yuán）也會在噴塗工藝過程（chéng）中出現一些失誤，使用前後可能會出現各種（zhǒng）問題（tí），接（jiē）下來研泰化學膠粘劑應用工程師為大家解析，該如何解決PCB板上三（sān）防漆相關異常現象及解決方案措施（shī）。
一、【裂（liè）紋】塗膜幹燥後呈不（bú）規則大小的開裂現象
產生原因：
塗膜膜（mó）厚過厚（hòu）引起；助焊劑殘留造成。
解決方案：
降低（dī）漆膜膜厚，或優化爐溫曲線，爐溫不能（néng）過高（gāo）；清潔（jié）PCBA板，尤其是焊點（diǎn）周圍。
二、【針（zhēn）孔】塗膜幹燥後，塗麵呈現小孔狀，該小孔由基材於表麵（miàn）的現象
產生原因：
采用錯誤的噴塗技術。如氣壓過高、漆（qī）膜過厚、風力過強（過於通風）以及施塗距離過長；幹燥固化溫度過高；PCBA有濕氣，塵埃等。
解決方案：
請檢查（chá）噴塗設備以保證正確的壓（yā）力及噴（pēn）嘴規（guī）格；一次噴塗厚度不得太厚，如果（guǒ）漆膜過厚，漆層中會夾帶空氣，逃（táo）逸的空氣將產（chǎn）生針孔；控製適當的幹燥溫度（dù），加溫烘烤建議溫度為55~65℃；保持PCBA板無汙塵。
三、【氣泡（pào）】塗（tú）膜幹燥後，塗（tú）麵呈現Ø≥300um大氣泡，Ø≤300um小氣泡
產生原因（UV型三（sān）防漆）：
UV型三防漆（qī）形成的氣泡，其實是泡沫。因為UV型大多數不含溶劑或含少量溶劑，而使用壓縮空氣式漆罐和霧化塗覆，往往會（huì）產生氣（qì）泡的形成。
解決方案（UV型三防漆）：
建議采用膜泵，以減少空氣被壓入膠（jiāo）料中；以及加完膠料後（hòu）靜置1小時。
產生原因（溶劑型三防漆（qī））：
電防膠粘度過大，溶劑無（wú）法迅速釋放，過多的溶劑殘（cán）留在漆膜中；電防膠厚度過厚，溶劑無法迅（xùn）速釋放，過多的溶（róng）劑殘留在漆膜中；流平揮發區域排風過大 / 爐溫過高，濕膜（mó）表層快速表幹，溶劑（jì）無（wú）法釋（shì）放。
解決方案（溶劑型三防漆）：
大氣泡=溶劑沸騰；優（yōu）化爐溫曲線，降低爐溫曲線爬（pá）坡坡度；增加固化前流平溶（róng）劑揮發量時間；塗覆時減小膠量，如減少重疊塗覆區域。小氣泡=壓縮空氣式漆罐塗覆方（fāng）式；降低漆罐的氣壓；降低（dī）固化爐溫；增加（jiā）固化前（qián）流平溶劑揮發量時間。

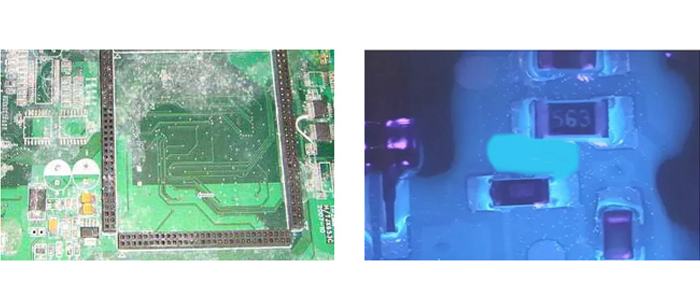

四、【發白（bái）】在漆膜表麵形（xíng）成乳狀光霧，塗膜表麵蒼（cāng）白（bái），無預期光澤
產生原因（yīn）：
噴（pēn）塗環境濕度過高（80%RH以上），溶劑揮發時漆膜出（chū）現水汽冷凝（níng）而產生的白發。
解決方案：
控製作業環境條件，溫度：15~28℃；濕度（dù）60~70%RH；對出現發白的PCBA板，立即進行緩慢加熱烘烤，禁止停留於（yú）空氣中（zhōng）。

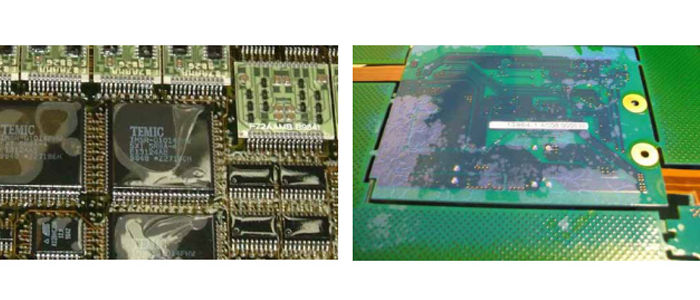

五、【分層】塗膜（mó）與元器件，阻焊層的表麵分離現象為分層
產生原因：
PCBA表麵有汙染物，助焊劑殘留等，未清潔幹淨（jìng），對塗膜產生兼容性（xìng）影響。
解決方案：
降低膜厚，降低爐溫升溫速度；清潔PCBA板子；預塗一層底漆，增強附著（zhe）力

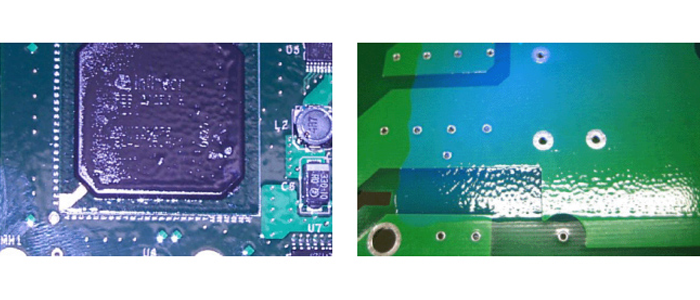

六、【縮孔】塗膜幹燥後仍滯留的若幹大小不等，分布各異（yì）的圓形小坑的現（xiàn）象。此病態俗稱為麻坑“點”
產生原因：
PCBA板表麵有汙染（灰塵（chén）、汗跡、油汙、蠟質等）和潮（cháo）氣；噴（pēn）塗的壓縮空氣含油或水；以上（shàng）汙染物導（dǎo）致濕漆膜與PCBA底材間的界麵張力變大、潤濕性小（xiǎo），形成縮孔。
解決方案：
正確清潔PCBA噴塗表麵；排除壓縮空氣中的油或水。

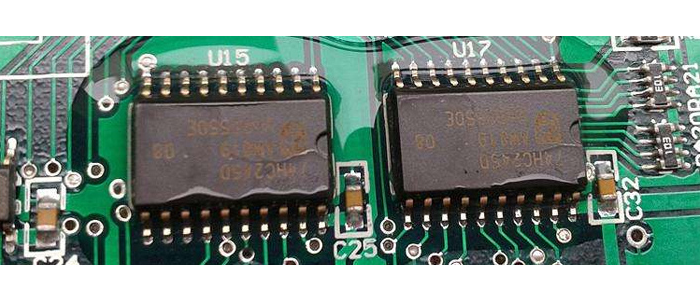

七、【橘皮】塗膜細微皺紋或波（bō）紋狀表麵（miàn）紋理的現象，外觀類似於橘皮狀皮膚（fū）
產生原因：
產生波浪形皺皮的原因：施膠於PCB板上在靜止時如果有起（qǐ）風引起波浪型皺（zhòu）皮；產生老人化皺皮的原因：施膠厚度過高導致深層溶劑無法揮發引起老人化皺皮。
解決方案：
三防漆流平性欠（qiàn）佳，或者刷板後馬上烘烤，溫度設定過高。漆膜已經固（gù）化，無法處理；或者（zhě）隻有用專用的三（sān）防漆（qī）清洗劑把固化的漆（qī）膜清除（chú）後再刷新的三防漆。
預防措施：PCB板使用三防漆前的處理
清潔：在塗覆三防漆前，須先將欲塗物件表麵的（de）灰塵、水份（fèn）（潮氣）、油汙清除，注意不能使用（yòng）酒精（jīng）；
幹燥：PCB板完全幹燥之後（hòu）才能刷三防漆，清洗過的板可以放進烤箱烘烤幹；

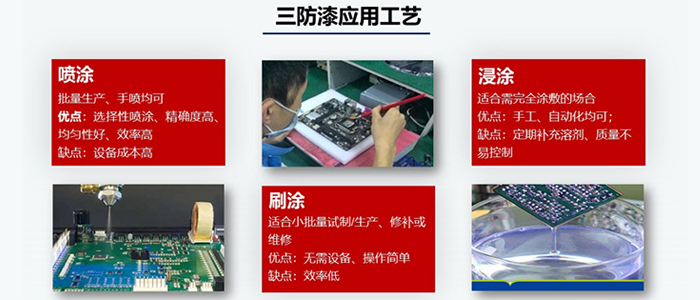

噴塗：如果是自噴型三防漆，使（shǐ）用之前先（xiān）進行搖晃，讓（ràng）三防漆能夠均勻，再對著PCB板進行噴塗；
刷塗：如果是刷塗的PCB板三防漆，刷之前隨時把容器裏的三防漆攪拌均勻再刷塗。
研泰化學膠粘劑應用工程師建議廣大用戶（hù）在試樣或者購買（mǎi）PCB板三防漆時，需要詳（xiáng）細（xì）了解其施膠工藝注（zhù）意事（shì）項，避免事後返工。研泰化學技術有限公（gōng）司（sī）專（zhuān）業研發生產（chǎn）敷形塗料，可滿足各種工程要求，包（bāo）括耐熱、防潮和防靜電。所有三防塗層均通過IPC-CC-830B和UL94-V0認證。研（yán）泰化學為不同的領域或工藝要求提供各（gè）種敷形塗料方案（àn），規（guī）格通常取決於所需的保護類型，例如：耐高溫、防潮、靜電、耐高頻等。歡迎您直接通過網站留言、來電、郵件等方式聯係www.5555香蕉.com！www.5555香蕉.com將竭誠為你服務，提供免（miǎn）費1V1技（jì）術谘詢（xún），並（bìng）可免費提（tí）供樣品測試。
