【芯片底部填充膠】的性能特點及應用工藝注意事項？

在半導體封裝領域，芯片底部填充膠（Underfill）作為關鍵材料，通過填充芯片與基板間的微米級間隙，顯著提升了電子產品的可靠性。接下來，研泰化學膠粘劑應用工程師將淺析其性能特點與工藝控製要點。

一、核心性能特點

1. 高流動性與精準填充能力

底部填充膠采用低黏度環氧樹脂體係，黏度普遍低於0.5 Pa·s，可借助毛細作用在10-50秒內滲透至BGA芯片底部10μm級間隙。

2. 熱-機械應力緩衝機製

針對矽芯片（CTE 2.5×10⁻⁶/K）與PCB基板（CTE 18-24×10⁻⁶/K）的熱膨脹係數差異，優質填充膠通過以下設計實現應力平衡：

• 低CTE配方：球型二氧化矽填料占比達70-85%，將CTE控製在12-18×10⁻⁶/K

• 梯度玻璃化轉變溫度（Tg）：采用雙酚A/F環氧樹脂共混體係，形成80-150℃分段固化特性，適應不同熱循環場景

• 高彈性模量：固化後模量達8-12 GPa，有效分散焊點應力，使BGA組件抗跌落性能提升300%

3. 快速固化與工藝兼容性

主流產品支持80℃/10min-150℃/2min的梯度固化方案，漢高HT係列更開發出UV-熱雙固化體係，實現30秒初固+5分鍾完全固化。與SAC305等無鉛焊料兼容性測試顯示，在260℃回流焊3次後，剪切強度衰減率低於8%。

4. 可靠性驗證體係

通過JESD22-B111標準測試：

• 熱循環：-40℃~125℃/1000次循環後失效率＜0.5%

• 機械衝擊：1500G/0.5ms衝擊後開路率＜0.1%

• 濕度敏感度：85℃/85%RH/168h後吸水率＜0.15%

二、應用工藝關鍵控製點

1. 前處理工藝優化

• 真空烘烤：采用三段式烘烤（60℃/1h→85℃/2h→125℃/4h），將PCBA含水率降至0.05%以下，避免固化氣泡

• 等離子清洗：O₂/CF₄混合氣體等離子處理（功率300W，時間3min），使基板表麵能提升至65mN/m以上

• 助焊劑殘留控製：采用免清洗助焊劑+在線式離子汙染測試儀（IPC-TM-650 2.3.28），確保離子殘留量＜1.5μg NaCl/cm²

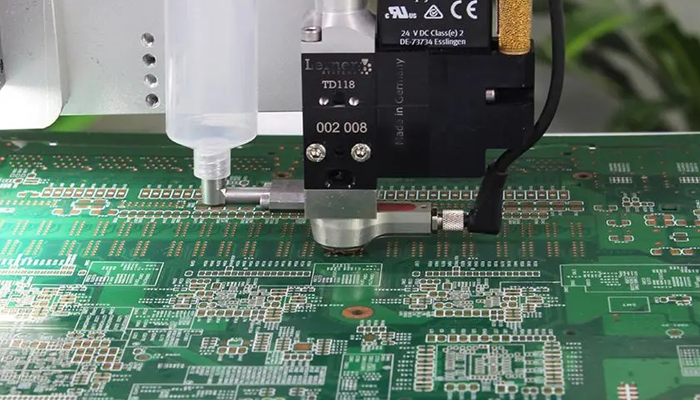

2. 精密點膠技術

設備選型：采用壓電噴射閥（精度±25μm）或螺旋泵（流量穩定性±1%）

路徑規劃：

• BGA封裝：采用"L"型路徑，點膠速度100-300mm/s

• Flip-Chip封裝：采用螺旋填充路徑，轉速500-2000rpm

• 膠量控製：單點膠量公式：V=4π×(D+2δ)2×h×(1+ε)
（D：焊球直徑，δ：間隙，h：芯片厚度，ε：冗餘係數1.05-1.1）

3. 固化工藝窗口管理

• 紅外熱成像監控：在固化爐內設置5個溫度監測點，確保溫差＜±3℃

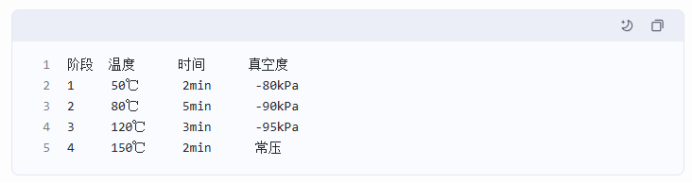

• 階梯固化曲線：

• 在線X-Ray檢測：采用160kV微焦點X射線係統，檢測空洞率標準：

• 單個空洞直徑＜0.2mm

• 總麵積空洞率＜5%

三、行業發展趨勢

 1.材料創新：

研發室溫自修複聚氨酯體係，在-40℃~125℃熱衝擊下實現裂紋自愈合，壽命延長至10年以上。

2.工藝升級：
軸心自控推出的AI視覺點膠係統，通過深度學習算法實現：

• 元件識別準確率99.97%

• 路徑規劃時間縮短80%

• 膠量控製CV值＜3%

3.環保要求：

歐盟RoHS 3.0標準實施後，行業加速淘汰含鹵素阻燃劑，納米氮化硼替代方案使阻燃等級達到UL94 V-0，同時保持CTE穩定性。

芯片底部填充膠技術已進入納米級精度控製時代，其性能優化與工藝創新直接關係到5G基站、自動駕駛域控製器等高端電子產品的可靠性。企業需建立從材料研發到工藝驗證的全鏈條質量管控體係，方能在半導體封裝微縮化趨勢中占據競爭優勢。如需了解更多關於芯片底部填充膠應用方麵的問題，歡迎留言或來電谘詢研泰化學技術人員。作為專業的電子膠粘劑生產廠家，研泰近20載專注於研發生產各類電子膠粘劑，為了方便大家更好的使用和保存膠粘劑，同步也會在官網分享一些膠粘劑的相關知識給大家，歡迎大家隨時關注—研泰官網。
