【三防漆】研泰（tài）解析PCB板三防漆披覆越厚（hòu）是否保護能力越好

針對三防漆在PCB板塗覆運用中，有不少用戶提出了關於三防漆披覆越厚，對產品的（de）保護（hù）也就越好，抵抗外界的侵蝕能力就（jiù）越強的（de）說法，雖然單（dān）單從膠（jiāo）體和PCB板本身來說（shuō），越厚確實保（bǎo）護能力就越好，但是結（jié）合工（gōng）藝、成本、產品結構來說，其實是不一定的。

從施膠工藝來講，三防漆噴塗、刷塗、浸泡膠麵均是要求（qiú）均勻、平整，厚度增加，對於施膠的工藝來說，增加了難度，特別是（shì）固含偏（piān）低（dī）的三防漆，可能還要多次噴塗，才能達到厚的狀（zhuàng）態；如果（guǒ）一次性噴塗增（zēng）加厚度，那麽（me）消泡方麵，固化時間，甚至表麵平整度均是會（huì）存（cún）在不良的可能，所以三防漆塗層過厚，不利於施膠工（gōng）藝。

 從使用成本（běn）來講，三（sān）防漆防護厚度均（jun1）會有一個平衡點，達到一定厚度後，就算再增加膠膜厚度，三防漆完全固化後的性能，比（bǐ）如膠體本身性能有附著性，絕緣性，硬度，拉伸強度等均不（bú）會提高，可靠性方（fāng）麵老化、冷熱衝擊等基（jī）本也不會變化，所以當使用厚度達到防護平（píng）衡點時，就沒（méi）有必（bì）要繼續提高厚度，增加（jiā）用膠成本。

 從產品結構來（lái）講，大家都知道，有不少（shǎo）PCB板（bǎn）有部分區域是禁止接觸三防漆，在沒有（yǒu）防護遮蔽（bì）的（de）情況下，幹膜越厚，濕膜相對更厚，那麽三防漆流動的麵積也就（jiù）越大，影響到不需要三防漆區域。另外從結構（gòu）的大小來說，越小的產品（pǐn），使用越厚的幹膜，在施膠過程，肯定會出（chū）現（xiàn）漏膠、溢膠，導致出（chū）現清潔問題。

 三防漆分為：丙烯酸三防（fáng）漆、有機矽三（sān）防漆、聚（jù）氨酯三防漆等，不同種（zhǒng）類（lèi）三防漆塗覆厚度要求不同，各行業對三防漆塗覆厚（hòu）度要求也不一樣。因為具體每種類型產品（pǐn）在使（shǐ）用過程中的塗覆厚度有不同要求，每種產品在不同（tóng）環（huán）境和不同需求下使用塗（tú）覆厚度也有差別。例如普通的電子產品，對三防漆要求不是特別高，塗覆（fù）的時候沒有特別（bié）厚度要（yào）求，一般20-30微米的厚度就能夠滿足。有特殊要（yào）求的可以采（cǎi）取多次塗覆，待板上的（de）三防漆完全固化（huà）後進行第二次塗（tú）覆。而工業產品和軍工產品對三防漆性能要求比較高，塗覆的厚度大概（gài）30-50微米，同時選（xuǎn）擇性能相對更（gèng）好的三（sān）防漆種類，對線路板起到更好的保護作用。

大（dà）多數（shù）電路（lù）板產品塗層的正常厚度為25至127微米，部分產品的塗覆厚度更低。那如何使用工具測量呢？

電路板（bǎn）必須使用最薄的塗覆材料提供最大（dà）程度的保護，才（cái）能最大限度地減（jiǎn）少熱量滯留（liú），額外（wài）的重量增加（jiā）以（yǐ）及各種其他（tā）問題。研泰化學膠粘（zhān）劑工程師給大家介紹以下三種方法，主要用來測量保形塗層的厚度。

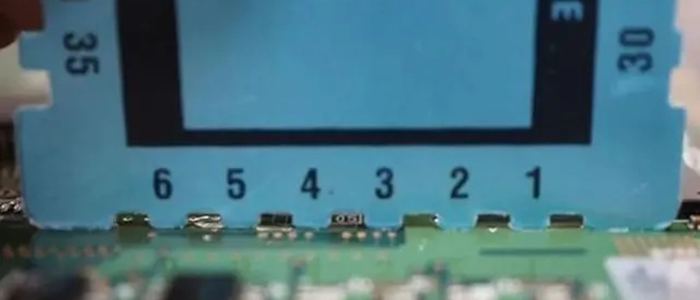

一、濕膜厚度計–濕膜厚度可以使用（yòng）合（hé）適的儀表直接測量。這些儀（yí）表包含一係（xì）列凹口，每個齒具有已知的校準長度。將測量儀直接放在濕（shī）膜上進行薄膜測量，然（rán）後將該測量值乘以（yǐ）塗層的固體百分比，以計算近似的幹塗層厚度。

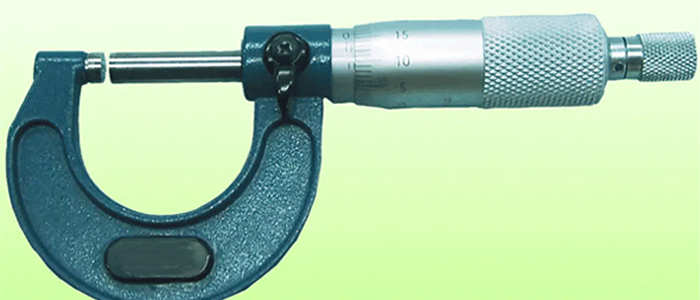

二、千分尺–在塗層發生之前和（hé）之後，在（zài）電路板上數個位置進行千分尺厚度測（cè）量（liàng）。固化的塗（tú）層厚度減（jiǎn）去未塗覆時的厚度並除以2，得（dé）到板的一側的厚度。然（rán）後計算測量的標準偏（piān）差以（yǐ）確定塗層的均勻性。千分尺測量最好采用不（bú）會在壓力下變形的（de）較硬塗層。

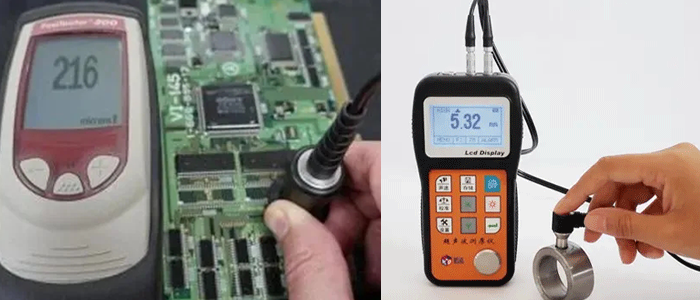

三（sān）、超（chāo）聲（shēng）波測（cè）厚儀（yí）– 這種測量儀使用超聲波測量塗層厚度。它具有優（yōu）於渦（wō）流探頭的優勢，因為它不需要金屬背板。厚度取決於聲音從換能器傳播，穿過塗層，從PCB表麵反射回來所需的時間量。這種方法相（xiàng）對安全，不會損傷PCB。

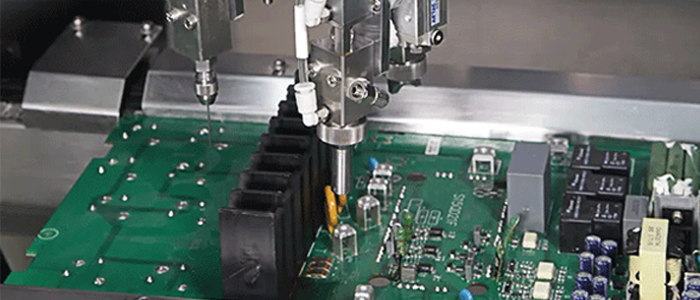

三防漆的噴塗步驟

第一（yī）步：清洗板麵，保持（chí）板麵沒有油汙灰塵（主要是焊接過（guò）程中殘留的焊錫中的助焊劑成分，因為這裏麵主要是一下酸性物質會影響（xiǎng）元（yuán）器件的耐用性和三防漆跟板麵的附著力，

第（dì）二步：烘幹，要把（bǎ）清洗完的清洗（xǐ）劑（jì）和水份都烘幹保證板麵的幹燥（zào）

第三步：調配三（sān）防漆根據三防漆的生產廠家提供的數據調配合適的粘度的（de）三防漆，建議合適的比例調整粘（zhān）度為15-18秒（塗4#杯）攪拌均勻，然後靜置3-5分鍾讓氣（qì）泡完全消失以後就可以裝入噴槍裏麵噴塗了，如果用毛刷刷的話建議買柔軟（ruǎn）的羊（yáng）毛刷，（硬毛的豬毛刷應為毛粗而硬刷（shuā）完的漆膜表麵回出現刷痕，漆膜表（biǎo）麵不光滑會影響外觀，還有豬毛刷在施工中如（rú）果用力過大會產生氣泡）

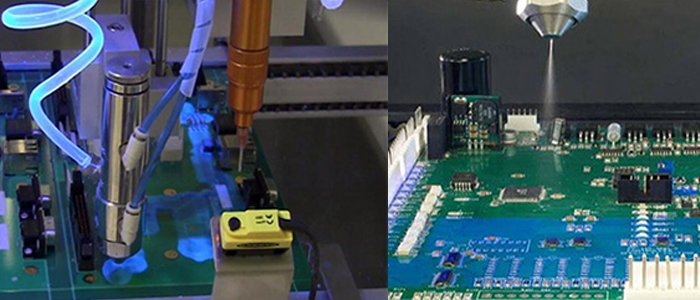

第四步：噴塗，三防漆用200目的（de）紗網過濾後倒入噴壺裏麵，調整（zhěng）好噴槍的（de）氣壓和噴霧形狀，氣壓太（tài）小三防漆霧化（huà）不好（hǎo）噴出來的漆膜會有小坑窪特別是漆（qī）的粘度大一（yī）點的時候，類（lèi）似於橘子皮（pí）的表（biǎo）麵一樣（yàng）的（板（bǎn）麵有油汙的時（shí）候也會出現橘子皮（pí）一樣的外觀）氣壓太大的時候三防漆噴在表麵後會被氣壓吹開來漆就會出現（xiàn）一堆一堆的，在（zài）幹燥（zào）的（de）過程就會出現流掛。建議調整噴槍噴霧形狀為扇狀，噴嘴與板麵成45°的角度勻速移動噴槍使（shǐ）之噴霧均勻的噴塗（tú）在板麵上，噴完第一槍走回第二（èr）槍是應使第二槍的漆霧壓住第一槍的漆（qī）膜，以此類推直至全部噴完板麵，這樣才能保證漆膜的均勻不會漏噴（pēn）。噴槍走的速（sù）度不能太快根據（jù）三防漆的數據（jù）保證漆膜能有至少50微米的厚度。

第五步：烘（hōng）烤將板（bǎn）麵噴塗（tú）好以後進入到烘烤箱裏麵烘烤，根據三防漆廠家提供的數據設置好曲線烘烤溫度，三（sān）防漆是屬於自幹（gàn）的話如果是立式（shì）烘烤箱的（de）話建議在外麵靜置3-5分鍾（zhōng）以後進入不超過80度的烘烤（kǎo）箱裏麵烘烤5-10分鍾就可以了，如果（guǒ）是隧道爐的話建議前區60度中區80度後區70度這樣設置。噴（pēn）塗好的板麵如果直接進入高（gāo）溫烘烤（kǎo）的話表麵的漆膜比裏麵的（de）漆幹得要快，就相當於（yú）一層薄膜把底層的漆包（bāo）裹在裏麵了（le）。當底層（céng）的漆在幹燥的過程中的溶劑需要揮發（fā）出（chū）來是揮發不出來就會把表麵的膜鼓穿，就會形成（chéng）很多的氣孔和氣泡。

第六步：檢測收板，將烘烤爐裏麵（miàn）的（de）板那出來檢測有無漏噴氣泡（pào），板麵（miàn）漆膜均勻完整無氣泡的話就合格了。

三防漆的烘烤溫度

在（zài）常溫下，10分（fèn）鍾表幹，24小時固化，如果（guǒ）要想快點，可以用60度溫烘烤（kǎo）30分（fèn）鍾，可以達到固化要求。想質量（liàng）好（hǎo）的三（sān）防漆（qī），像敏通有機矽三防漆，就要80溫度烘烤半（bàn）小時，完（wán）全固化。

結（jié）合以（yǐ）上方麵來說，PCB板三防漆塗層越（yuè）厚，使用效果並非（fēi）是（shì）成正比例關係，更多關於（yú）三防漆（qī）的塗覆的問題（tí）和方法，歡迎谘詢研泰化學應用工程師，研泰化學專注PCB板三防漆的生產與研發，提（tí）供專業的整體用膠（jiāo）解決方案，滿足您全方位的用膠需求。
