專注於膠粘劑的研發製造（zào）

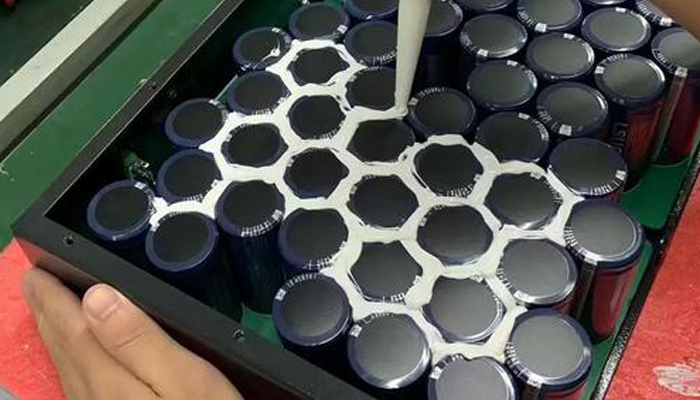

有機矽縮合型膠黏劑憑借（jiè）其（qí）優異的耐高低溫性能、電氣絕緣性、抗老化性及疏水特性，在電子電器、汽車工業（yè）、建築密封等（děng）領域廣泛應用。然而，在（zài）實際應用中（zhōng），受環境條（tiáo）件、操作工藝及材料特性（xìng）等因素影響，常出現固化異常、氣泡、分層、收縮（suō）等問題。研泰化學膠黏劑應用工程師（shī）將結合行業實踐與典型案例（lì），梳理下常見問題及解決方案。
一、固化異（yì）常：過快、過慢或不（bú）固化
問題表現
固化過快：膠體在短時間內（nèi）硬（yìng）化，導致操作窗口縮短，甚至未完成灌封即（jí）固化。
固化過慢：膠體長時間不硬化，影響生產效率（lǜ），甚至無法達到設計強（qiáng）度。
不固化（huà）：膠體始終保（bǎo）持液態，無法形成彈性（xìng）體。
原（yuán）因分析
催（cuī）化劑比（bǐ）例失衡：縮合型膠黏（nián）劑（jì）依（yī）賴有機錫等催化劑引發縮合反應。若催化劑過量，反應速率加（jiā）快；若不足或失（shī）效，則反應停滯。
環境溫濕度失控：溫度過高（＞30℃）會加速催化（huà）劑分解，濕度（dù）不足（＜40%）會抑製縮合反應（縮合型依賴環境（jìng）濕氣）。
材料汙染（rǎn）：膠體與含硫、胺類物（wù）質接觸會導致催化劑中（zhōng）毒（如PVC、硫化（huà）橡膠）。
解決方案
精（jīng）準控（kòng）製催化劑比例：按A:B=10:1（質量比）混合，允許誤（wù）差±0.2%。若需調整（zhěng）固化速度，可通（tōng）過小試實驗優化（huà）比例（如8%-9%）。
環境調控：保持操作溫度15-30℃，濕度40%-60%。若需加速固化，可用加濕器或烘箱低溫加熱（rè）（≤60℃）。
材料（liào）隔離：避免與含（hán）硫、胺類物質接觸，優先選用PP、ABS等惰性母模（mó）材料。若母模為多孔結構（如3D打印樹脂），需提前噴漆或（huò）拋光封孔。
二、氣泡與孔隙：影響密封性與外觀
問題表現
膠體表麵或內部出（chū）現氣泡，導致密封性下降、電氣（qì）絕緣失效或外觀缺陷。
原（yuán）因（yīn）分析
攪拌混（hún）入空氣：手動攪拌或機械混合時，空氣被（bèi）卷入膠體。
副產物揮（huī）發：縮合反（fǎn）應釋放乙醇等小分子，若固化溫度過高（＞45℃），會（huì）加速氣體揮發（fā）形成氣泡。
脫泡不徹底：真空脫泡（pào）時間（jiān）不足或壓力不夠（-0.1MPa需（xū）維持3-5分鍾）。
解決方案
優化攪拌工藝：沿同一（yī）方向緩慢攪拌2-5分鍾，避免劇烈震蕩。
分層灌注：先灌注薄層（céng）膠體，待其初步固化（表麵略粘手）後再（zài）灌（guàn）注後續層，減少深層氣泡。
真空脫泡：使用真空機對（duì）混合後的膠體抽（chōu）真空，脫泡時間根據膠體厚度（dù）調整（一般（bān）≤10分鍾）。
低（dī）溫（wēn）固化：控製固化溫度≤45℃，避免乙醇快速揮發。
三、分層與脫模困難：影響模具壽命
問題表現
膠（jiāo）體與（yǔ）母模分離困難，或固（gù）化後出現分層（céng）現象，導致模（mó）具損壞或產品報廢。
原因分析
未使用（yòng）脫模劑：母模表麵直接（jiē）接（jiē）觸膠體，粘接力過（guò）強。
母模（mó）表麵缺陷：孔隙、劃痕或未完全固化的3D打印樹脂導致膠體滲（shèn）入。
膠（jiāo）體硬度不足（zú）：複雜模（mó）具需高抗撕強度（dù）膠體（如Shore A 30-40），若硬度過低易（yì）撕裂。
解決方案
均勻塗覆脫模劑：使用凡士林或專用離型劑，待（dài）其幹燥成膜後再灌注膠體。
母模預處理：對多孔母模（mó）進行噴漆、拋光或鍍層處理，確保表麵光滑無瑕疵。
選擇高強度膠體：針對複雜（zá）模具，選用加（jiā）成型矽膠（零收縮）或（huò）添加氣相二氧化矽補強。
增強結構：在膠（jiāo）體中（zhōng）嵌入紗布或纖維，提升抗撕裂性（xìng）能。
四、收縮與變形：影響（xiǎng）尺寸精度
問題表（biǎo）現
固化後膠體體積收縮（通常0.1%-0.3%），導（dǎo）致與母（mǔ）模貼合（hé）不緊密或產品變（biàn）形。
原因（yīn）分析
縮合型（xíng）膠體特性：縮合反應釋放小分子，不可避（bì）免產生輕微收縮。
厚度不均：膠體局部過厚導致收縮應力集（jí）中。
催化劑過量：未參（cān）與反應的催化劑後期揮發，加劇收縮。
解決方案
預留收縮量：設計（jì）模具時，根據膠體收縮（suō）率（0.1%-0.3%）放大尺寸。
選擇加（jiā）成型膠體：加成型矽膠（jiāo）通過加成反應固化，幾乎零收縮（suō），適用於高精度場景。
控製厚度均勻性：使用刮板或自動灌注設備確保膠體分布均（jun1）勻。
優化催化劑比例：嚴格按推薦比例混合，避免過量添加。
五、儲存與操作規範：預（yù）防潛在風險
問題表現（xiàn）
膠（jiāo）體沉澱、固化劑變黃或失效，導致施工困難（nán）或性能下降。
原因分析
儲存不當：膠體或固化劑（jì）未密封，吸潮（cháo）或接觸雜質。
長期靜置：填（tián）料沉澱導致膠（jiāo）體分層，影響均勻性。
固化劑老化：氨基偶聯劑等添加劑隨時間變黃，但不影響性能。
解決方案
密封儲存：將膠體與固化劑置於陰涼幹燥處（chù）（5-25℃），避免陽光直射。
定期攪（jiǎo）拌：使用前對A組（zǔ）分（膠體）進（jìn）行（háng）上下攪拌，防止填料沉澱。
小試驗證：大規模（mó）施工前（qián），先進行小樣測（cè）試，確認固化效果與性能。
綜上所述，有機（jī）矽（guī）縮合型膠黏（nián）劑的應用需兼顧材料特（tè）性、工藝參數與環境控製。通過精準控製催化劑比例、優化脫（tuō）泡與灌（guàn）注工藝、選擇適（shì）配的（de）膠體類型，可（kě）顯著提升產品質量與生產效率（lǜ）。此外，建立標準化操作流程（如SOP）與定期培訓機製，是（shì）減少人為失誤、保障工藝穩定性的關鍵。更多關於有機矽縮合型膠黏劑（jì）的應用知識請持續（xù）關注《研泰化學官網》
